Beschreibung
Höhere Erträge / Sicher & Zuverlässig / Smart / Benutzerfreundlich

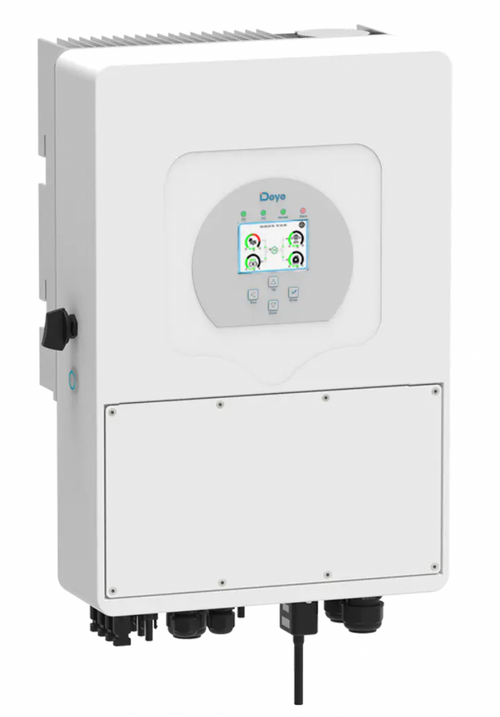

SUN 6/8/10/12/15/20K-SG01HP3-EU-AM2 ist ein brandneuer dreiphasiger Hybrid-Wechselrichter mit Hochspannungsbatterie, der das System sicher und zuverlässig macht. Mit kompaktem Design und hoher Leistungsdichte unterstützt diese Serie ein DC/AC-Verhältnis von 1,3 und spart Geräteinvestitionen. Es unterstützt dreiphasige unsymmetrische Ausgänge und erweitert so die Anwendungsszenarien. Ausgestattet mit CAN-Port (x2) BMS und parallel, x1 RS485-Port für BMS, x1 RS232-Port für Fernbedienung und x1 DRM-Port, was das System intelligent und flexibel macht.
Remote-Shutdown-Funktion
Intelligente Überwachungsplattform
Dank der intelligenten Überwachungsplattform unterstützen die Wechselrichterprodukte der vollständigen Serie von Deye die sofortige Fernabschaltung, wenn ein Unfall eintritt. Ferneinstellung von Parametern und FW-Update, was den Betrieb und die Wartung der PV-Anlage vereinfacht.
- 100% unsymmetrischer Ausgang, jede Phase; max. Ausgang bis zu 50% Nennleistung
- DC-Koppler und AC-Koppler zum Nachrüsten bestehender Solaranlagen
- max. 10 Stück parallel für On-Grid- und Off-Grid-Betrieb; Unterstützt mehrere Batterien parallel
- max. Lade-/Entladestrom von 37A
- Hochspannungsbatterie, höhere Effizienz
- 6 Zeiträume zum Laden/Entladen des Akkus
- Unterstützung der Energiespeicherung vom Dieselgenerator
Technische Spezifikationen
| Modell | SUN-6K-SG01HP3-EU-AM2 | SUN-8K-SG01HP3-EU-AM2 | SUN-10K-SG01HP3-EU-AM2 | SUN-12K-SG01HP3-EU-AM2 | SUN-15K-SG01HP3-EU-AM2 |
SUN-20K-SG01HP3-EU-AM2 |
| Batterieeingangsdaten | ||||||
| Batterietyp | Blei-Säure oder Lithium-Ionen | |||||
| Batteriespannungsbereich (V) | 150 ~ 800 V | |||||
| max. Ladestrom (A) | 37 | |||||
| max. Entladestrom (A) | 37 | |||||
|
Anzahl der Batterieeingänge
|
1 | |||||
| Ladekurve | 3 Stufen / Ausgleich | |||||
| Ladestrategie für Li-Ionen-Akkus | Selbstanpassung an BMS | |||||
| PV-String-Eingangsdaten | ||||||
| max. DC-Eingangsleistung (W) | 7800W | 10400 W | 13000W | 15600 W | 19500W | 26000W |
| max. DC-Eingangsspannung (V) | 1000 | |||||
| Anlaufspannung (V) | 150V | |||||
| MPPT-Bereich (V) | 200V-850V | |||||
| Volllast-DC-Spannungsbereich (V) | 195-850 | 260-850 |
325-850
|
340-850
|
423-850
|
500-850
|
| PV-Eingangsstrom (A) | 20A+20A | 26A+20A | 26A+26A | |||
| max. PV-ISC (A) | 23A+23A | 32A+23A | 32A+32A | |||
| Anzahl MPPT / Strings pro MPPT | 2/1 | 2/2+1 | 2/2 | |||
| AC-Ausgangsdaten | ||||||
| AC-Nennausgang und USV-Leistung (W) | 6000W | 8000W | 10000W | 12000W | 15000W | 20000W |
| max. AC-Ausgangsleistung (W) | 6600W | 8800W | 11000W | 13200W | 16500 W | 22000W |
| Spitzenleistung (netzunabhängig) | 1,5-fache Nennleistung, 10 S | |||||
| AC-Ausgangsnennstrom (A) | 9.1 | 12.2 | 15.2 | 18.2 | 22.8 | 30.3 |
| max. Wechselstrom (A) | 13 | 18 | 22 | 25 | 30 | 35 |
| max. Kontinuierliche AC-Durchleitung (A) | 80A | |||||
| Ausgangsfrequenz und Spannung | 50/60Hz;3L/N/PE 220/380Vac, 230/400Vac | |||||
| Rastertyp | Drei Phasen | |||||
| DC-Injektionsstrom (mA) | <0,5%1n | |||||
| Effizienz | |
| max. Effizienz | 97.60% |
| Euro-Effizienz | 97.00% |
| MPPT-Effizienz | 99.90% |
| Schutz | |
| PV-Eingangs-Blitzschutz | Integriert |
| Schutz vor Inselbildung | Integriert |
| PV-String-Eingangsverpolungsschutz | Integriert |
| Isolationswiderstandserkennung | Integriert |
| Fehlerstrom-Überwachungseinheit | Integriert |
| Ausgangsüberstromschutz | Integriert |
| Kurzschlussschutz am Ausgang | Integriert |
| Überspannungsschutz | Integriert |
| Ausgangsüberspannungsschutz | DC-Typ II / AC-Typ II |
| Zertifizierungen und Standards | |
| Netzregulierung | CEI 0-21, VDE-AR-N 4105, NRS 097, IEC 62116, IEC 61727, G99, G98, VDE 0126-1-1, RD 1699, C10-11 |
| Sicherheit EMV / Standard | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 |
| Allgemeine Daten | |
| Betriebstemperaturbereich (℃) | -40~60℃, >45℃ Derating |
| Kühlung | Intelligente Kühlung |
| Rauschen (dB) | <45dB |
| Kommunikation mit BMS | RS485; KANN |
| Gewicht (kg) | 26 |
| Größe (mm) | 434 B × 645 H × 245 T |
| Schutzgrad | IP65 |
| Installationsstil | An der Wand montiert |
| Garantie | 5 Jahre |
